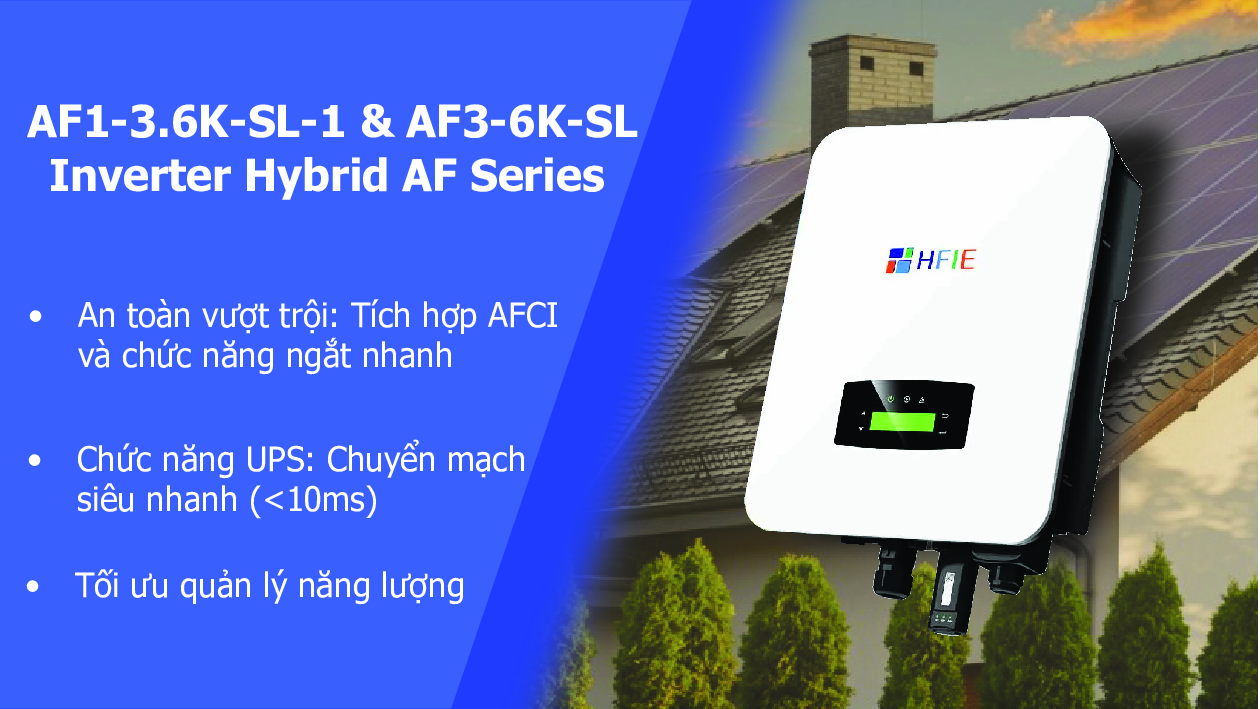

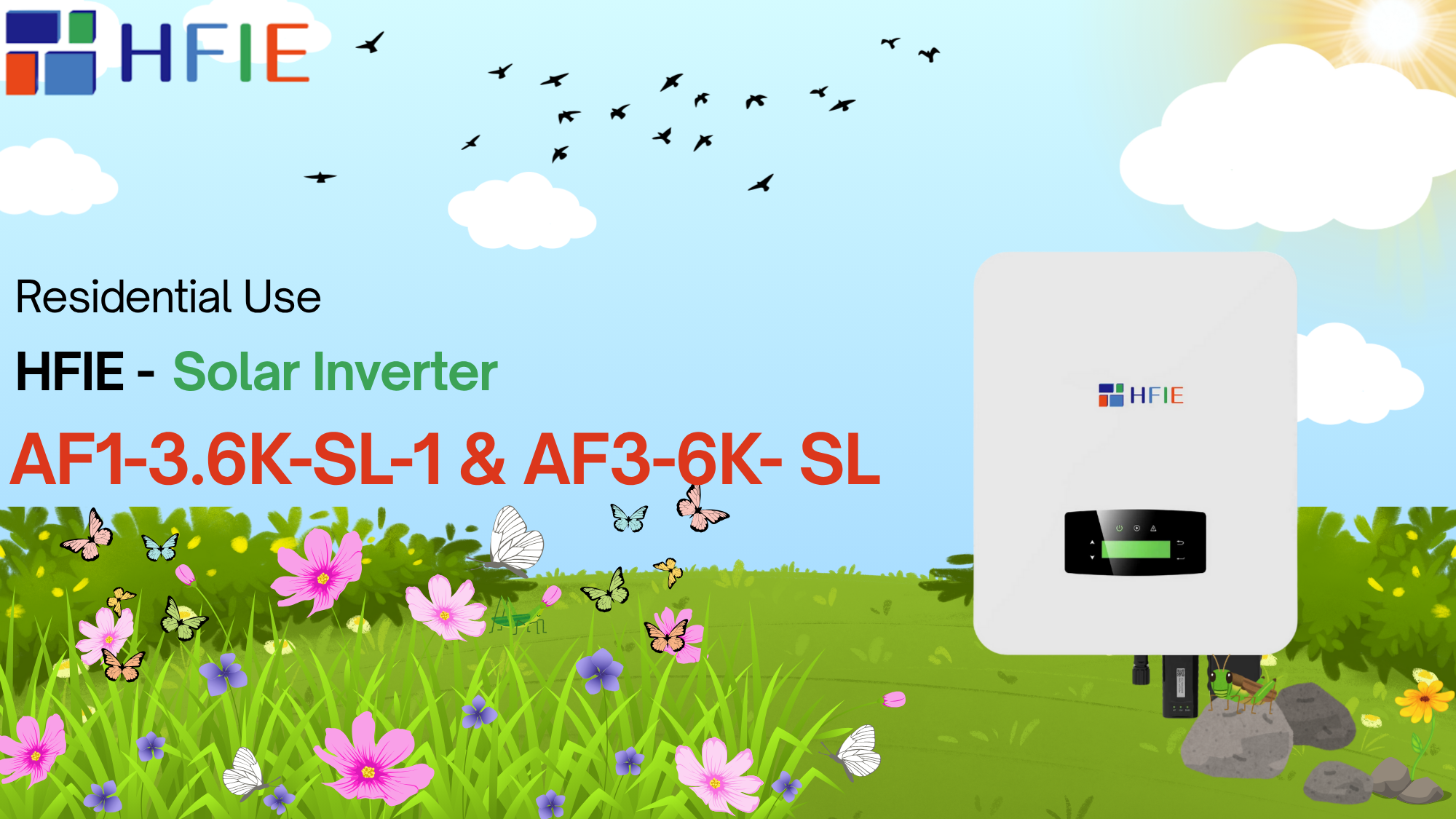

Biến Tần AF1-3.6K-SL-1 & AF3-6K-SL – Inverter Hybrid AF Series

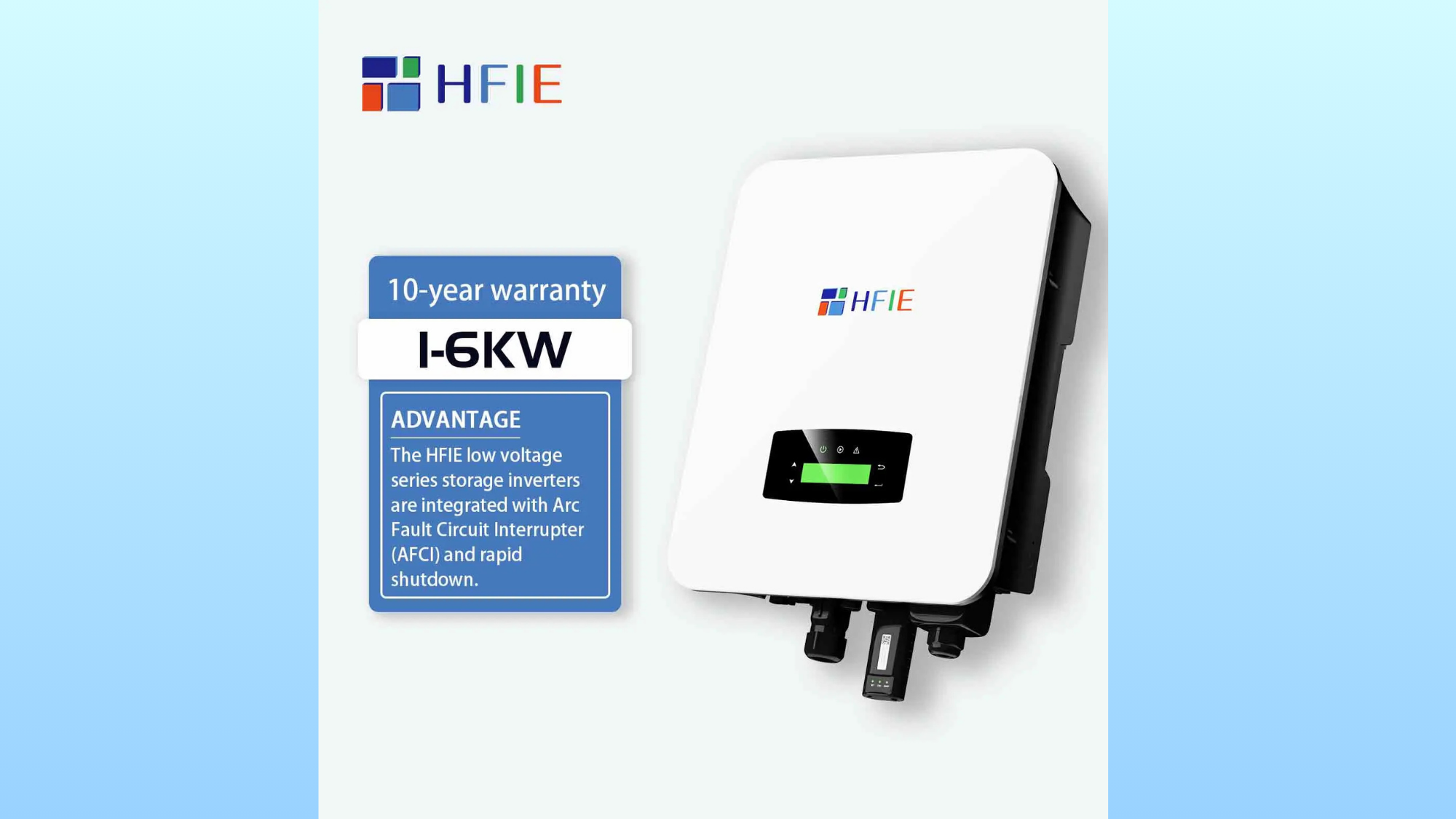

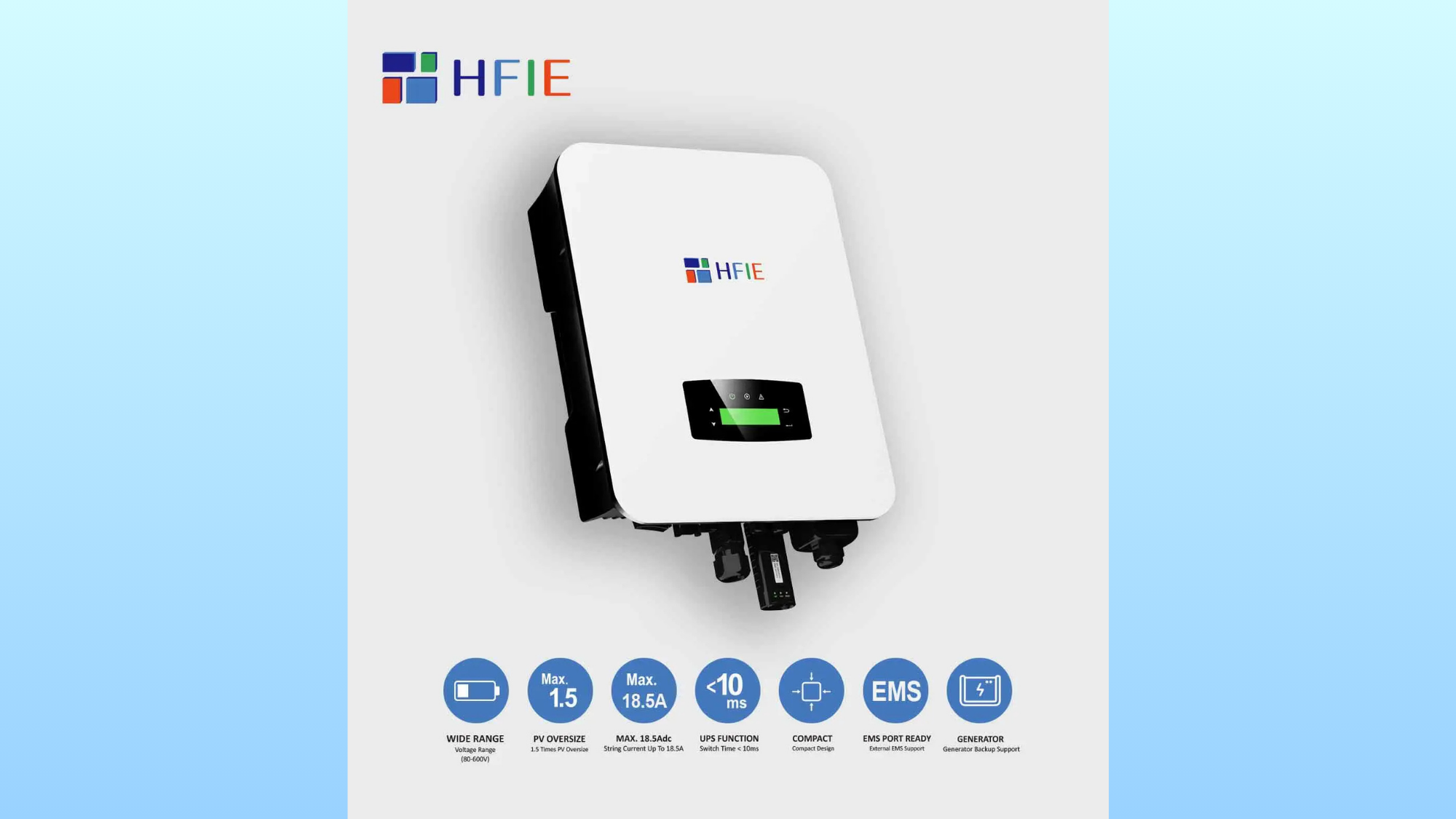

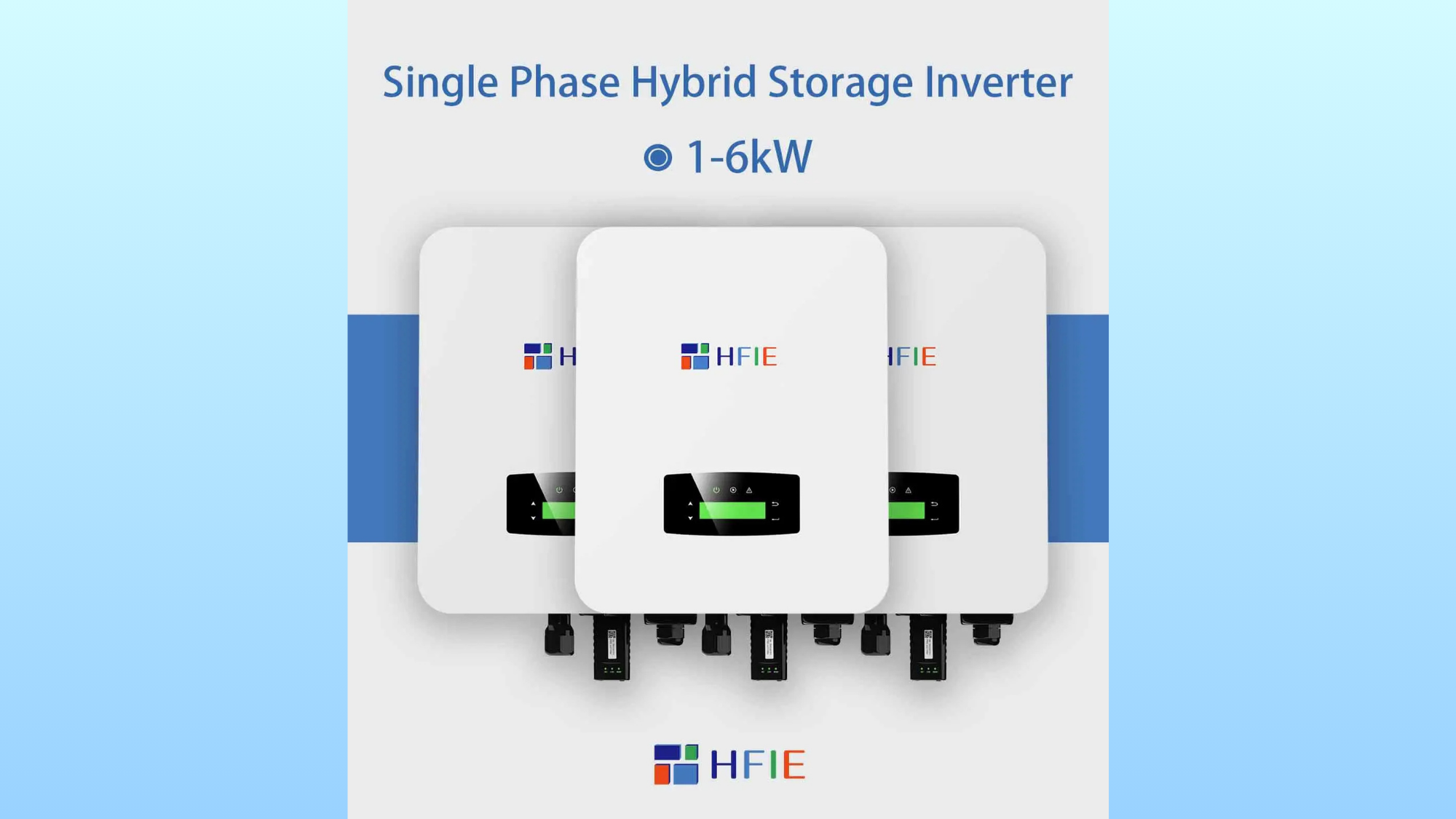

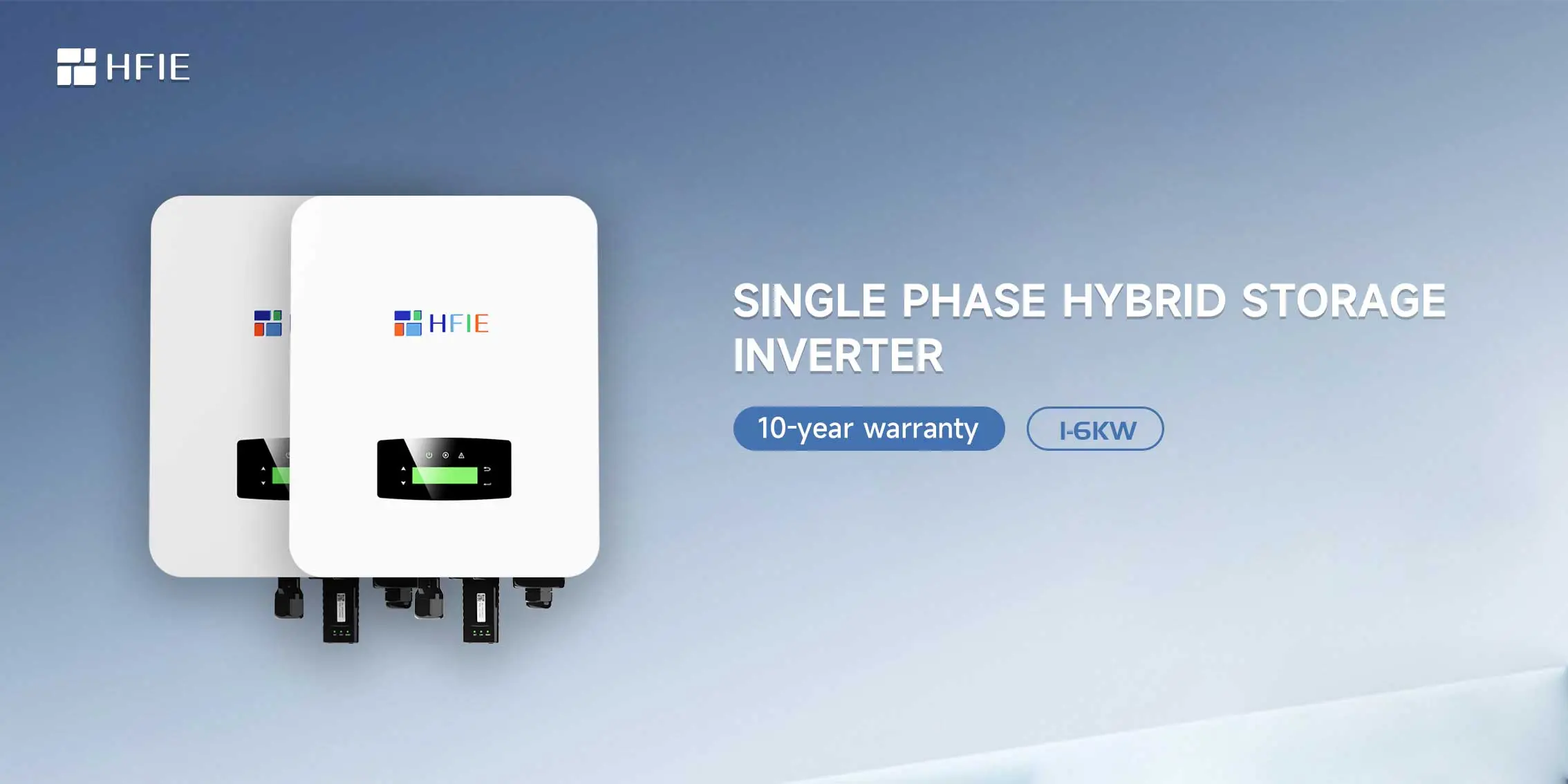

Giới thiệu Bộ Inverter Hybrid AF Series (AF1K-SL đến AF6K-SL)

Bộ Inverter Hybrid AF Series (gồm các model từ AF1K-SL đến AF6K-SL) là dòng biến tần lai tiên tiến, được thiết kế dành cho hệ thống điện mặt trời hiện đại, kết hợp linh hoạt giữa nguồn năng lượng mặt trời, lưới điện và pin lưu trữ. Sản phẩm nổi bật với hiệu suất chuyển đổi cao lên đến 97.6%, khả năng sạc/xả pin mạnh mẽ, cùng các tính năng bảo vệ toàn diện giúp vận hành ổn định, an toàn và tiết kiệm năng lượng tối đa.

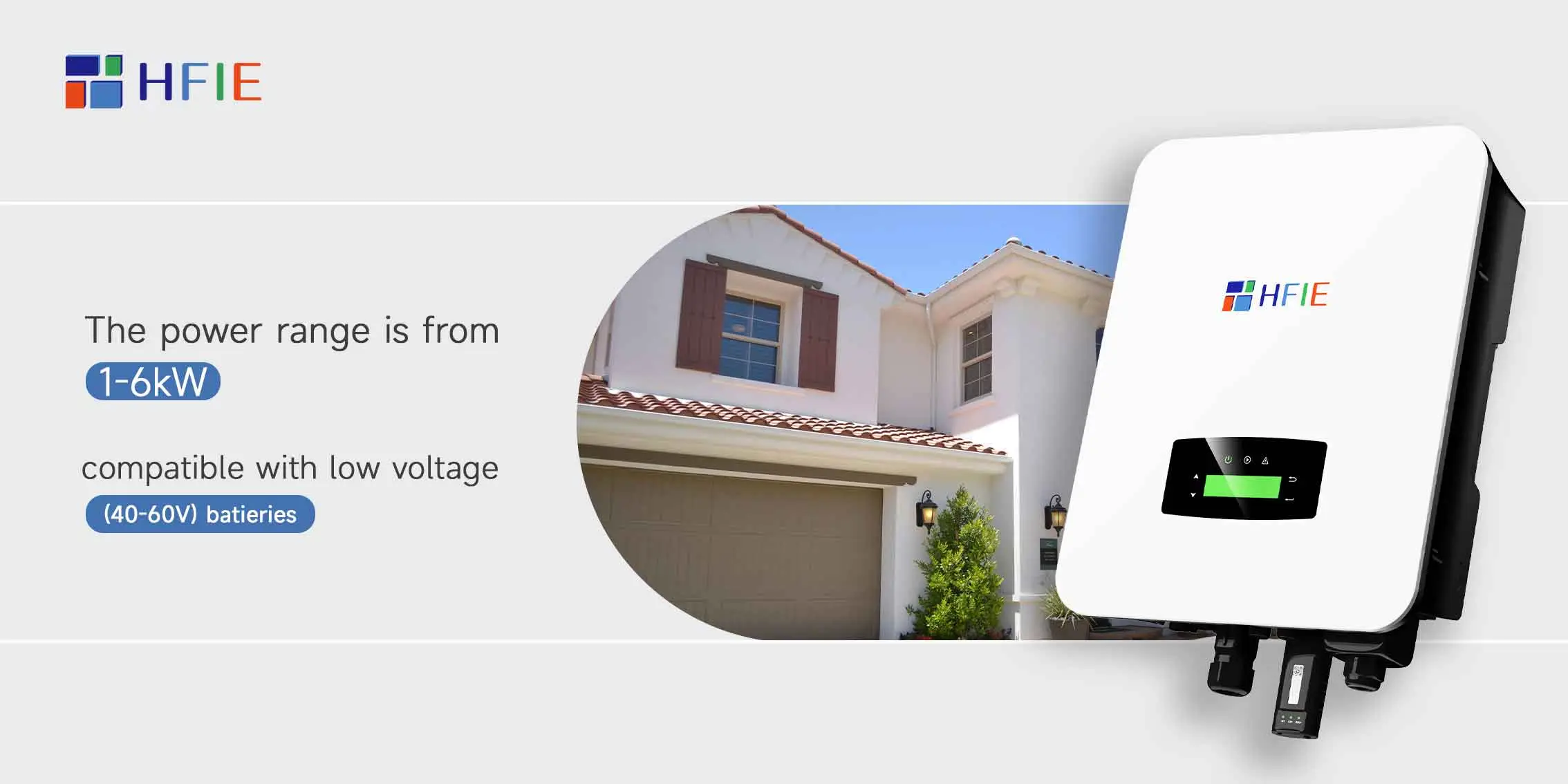

Bộ Inverter Hybrid AF Series hỗ trợ đa dạng dải công suất từ 1kW đến 6kW, phù hợp cho cả hộ gia đình, văn phòng và doanh nghiệp vừa và nhỏ. Với thiết kế IP65/NEMA4X chống bụi, chống nước, thiết bị có thể hoạt động tốt trong nhiều điều kiện môi trường khác nhau, đảm bảo tuổi thọ lâu dài và hiệu suất ổn định.

Ngoài ra, AF Series được tích hợp các cổng giao tiếp thông minh như RS485, CAN, Wi-Fi, GPRS, 4G, cho phép giám sát và điều khiển từ xa dễ dàng. Bộ inverter này đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt như IEC62109-1/2, EN50549-1, VDE-AR-N4105, đảm bảo an toàn điện và độ tin cậy cao trong quá trình vận hành.

Thông Số Kỹ Thuật Bộ Inverter Hybrid AF Series (AF1K-SL đến AF6K-SL) – Hiệu Suất Cao, Độ Ổn Định Vượt Trội

1. PV Input (Nguồn Điện Mặt Trời)

• Công suất đầu vào tối đa: 1.5kW – 9.0kW
• Điện áp PV tối đa: 550V
• Dải MPPT: 80 – 500V (tùy model)
• Dòng điện đầu vào tối đa: 18.5A × 1 / 18.5A × 2
• Dòng ngắn mạch tối đa: 26A × 1 / 26A × 2
• Số MPPT Tracker: 1 hoặc 2, hỗ trợ nhiều chuỗi PV.

2. Battery Port (Cổng Pin Lưu Trữ)

• Công suất sạc/xả tối đa: 1.0 – 4.8kW
• Dòng sạc/xả tối đa: 25 – 80A
• Điện áp danh định: 51.2V (dải hoạt động 40 – 60V)
• Tương thích pin: Lithium-ion / Axit-chì và các loại khác.

3. AC Grid (Nguồn Điện Lưới)

• Công suất liên tục: 1.0 – 6.0kVA
• Điện áp danh định: 198–242V @220V / 207–253V @230V
• Tần số danh định: 50 / 60Hz
• Hệ số công suất: 0.999 (điều chỉnh 0.8 overexcited – 0.8 underexcited)
• THD dòng điện: <3%
• Dòng điện tối đa: 5A – 28A

4. AC Load Output (Nguồn Ra Cho Tải)

• Công suất liên tục: 1.0 – 6.0kVA
• Công suất cực đại (10 phút): 1.5 – 9.0kVA
• Điện áp AC danh định: 220 / 230V
• Tần số: 50 / 60Hz
• Thời gian chuyển mạch: gần như tức thì (Seamless)
• THD điện áp: <3%.

5. Hiệu Suất (Efficiency)

• Hiệu suất CEC: 97%
• Hiệu suất cực đại: 97.6%
• Hiệu suất PV → Pin: 98.1%
• Hiệu suất giữa Pin ↔ AC: 96.8%.

6. Bảo Vệ (Protection)

• Bảo vệ ngược cực PV: Có
• Bảo vệ quá dòng, quá áp: Có
• Bảo vệ chống đảo lưới (Anti-Islanding): Có
• Bảo vệ ngắn mạch AC: Có
• Phát hiện dòng rò và lỗi nối đất: Có
• Phát hiện hồ quang PV: Có
• Chuẩn bảo vệ vỏ: IP65 / NEMA4X.

7. Dữ Liệu Chung (General Data)

• Kích thước (mm): 370 × 535 × 192
• Trọng lượng: 18.5 – 20.5kg
• Kiểu thiết kế: Transformerless
• Làm mát: Quạt thông minh
• Độ ẩm hoạt động: 0 – 100%
• Nhiệt độ hoạt động: –25°C đến 60°C
• Độ cao vận hành: <4000m
• Độ ồn: <25dB
• Tiêu thụ khi chờ: <10W
• Gắn tường tiện lợi (Wall Bracket).

8. Kết Nối & Chứng Nhận

• Giao tiếp: LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
• Giao thức hỗ trợ: SUNSPEC, RSD
• Chứng nhận: NRS097, G98, EN50549-1, AS4777.2, VDE-AR-N4105, IEC62109-1/2…
• Chuẩn EMC: EN61000-6-2, EN61000-6-3.

Bộ Inverter Hybrid AF Series mang đến hiệu suất vượt trội, độ ổn định cao và khả năng tích hợp linh hoạt với các hệ thống năng lượng mặt trời hộ gia đình, thương mại và công nghiệp.
Phù hợp cho mô hình Hybrid Solar – lưu trữ pin thông minh, giúp tối ưu hóa sản lượng điện và tiết kiệm chi phí vận hành lâu dài.
